Dell XPS 15 7590 노트북 해체뷰 (RAM, 저장장치 업그레이드 및 USB 부팅 설정)

2019년 6월에 출시된 Dell XPS 15 7590 노트북의 내부 부품 구성 및 RAM/저장장치/배터리 교체 또는 업그레이드 작업과  USB 부팅 설정 방법관련 내용입니다.

Dell XPS 15 7590 노트북의 기본 사양입니다.

CPU : Intel i7-9750H/ 2.6GHz(Max 4.5GHz) / L3-12M cache

Chipset : CM246, Flash EPROM - 16MB, PCIe bus - Max Gen3

Memory : 2 Sockets , 16GB DDR4-3200 SDRAM (Max 64G)

Storage : 512GB PCIe NVMe M.2 SSD

Graphic : Intel UHD Graphics 630 / NVIDIA Geforce 1060

Network : Killer 1650x / 802.11ax(Wi-Fi 6) / Bluetooth 5

Display : 39.6cm(15.6Inch) / 3840x2160(4K UHD)

Battery : 6 cells 97 Wh Li-Ion

I/O Ports : HDMI / USB 3.1 Type-C / USB 3.0

Audio : Stereo Speaker (1.5W x 2)

Dimension : W357 H235 D17

Weight : 1800g

Keyboard : 80 Keys

80개의 키를 갖는 키보드입니다.

노트북을 해체하기 위해서는 바닥면에 있는 10개의 스크류와 제품라벨에 있는 2개의 스크류를 제거해야 합니다.

본 노트북의 제품 라벨입니다.

노트북 바닥 케이스의 안쪽 이미지입니다.

바닥 케이스에는 EMI (전자기장 간섭) 처리 및 칩셋의 다이에서 발생하는 열을 식히기 위한 쿨링패드등 각종 테이프가 붙여져 있습니다.

노트북 바닥 케이스를 제거하니 중요 부품들이 보입니다.

노트북의 부품은 같은 브랜드 제품이라도 모델에 따라 그 형태 및 기능이 다르므로 호환이 되지 않습니다.

몇개의 부품 (RAM/SSD/배터리/네트워크 모듈)외 교환 및 업그레이드가 안됩니다.

SK hynix PCIe Gen3 X 4 NVMe 512GB M.2 SSD입니다.

Form Factor는 2280입니다.

2개의 메모리 슬롯에 각각 8GB DDR4-3200 SDRAM 한개 씩 꽂혀 있습니다. 최대 64GB까지 확장 가능합니다.

노트북의 열을 식히는 쿨러 Assy 입니다.

다른 부품도 노트북의 동작에 중요한 역할을 하나 특히 CPU와 그래픽 칩셋에서 발생하는 열을 식히는 쿨러 Assy의 기능을 빼놓을 수 없습니다.

Mobile CM246 Chipset입니다.

Platform Controller Hub (PCH)라고도 하며 CPU의 빠른 처리 속도에 비해 상대적으로 느린 메인보드에 연결된 부품의 데이터 속도를 보완하기 위한 목적의 칩셋입니다.

6개의 cell을 갖는 97 Wh Li-Ion 배터리입니다.

노트북 배터리는 대개 사용 습관에 따라 다르나 보통 2~3년 정도되면 그 성능이 급격히 저하됩니다.

배터리 내부 셀을 교체하거나 배터리를 교체합니다.

쿨러 Assy에 연결된 쿨러팬입니다. 오류 발생을 줄이기 위해 주기적으로 팬에 쌓여 있는 먼지를 제거해 줘야 합니다.

많은 먼지로 인해 팬이 동작하지 않아 노트북 내부에서 발생하는 열을 배출하지 않으면 내부 온도 상승 및 각 부품의 특성 저하로 인해 잦은 오류 발생과 급기야 특정 부품 불량으로 갑자기 노트북이 켜지지 않는 등의 황당한 결과가 초래될 수 있으므로 주기적으로 청소해 줘야 합니다.

Killer 1650x 무선랜카드입니다. 802.11ax(Wi-Fi 6) 와 Bluetooth 5 기능을 제공합니다.

이 부품 역시 노트북 본연의 목적인 이동성을 위해 반드시 필요합니다.

네트워크 연결이 느리거나 잦은 끊김이 발생할 때 의심할 수 있는 부품이지요.

다음은 운영체제 설치 및 에러 복구를 위한 USB로 부팅하는 방법의 내용입니다.

데스크탑 컴퓨터의 경우 거의 비슷한 형태의 BIOS 프로그램 사용으로 쉽게 그 기능을 사용할 수 있지만 노트북의 경우는 같은 브랜드라도 다른 모습이므로 필히 그 노트북에 적용된 설정방법을 숙지해야 합니다.

USB를 꽂고 전원을 켜자마자 Del 또는 F2 키를 눌러 BIOS 메뉴로 진입합니다.

“Setting” => “Boot Sequence”로 이동합니다.

“Boot Sequence” 항목에서 USB만 선택합니다.

화면 하단부에 있는 “Apply”를 눌러 변경한 값을 저장합니다.

이상으로 Dell XPS 15 7590 노트북 PC의 해체뷰, 중요부품 업그레이드 및 USB 부팅 설정 관련 글이었습니다.

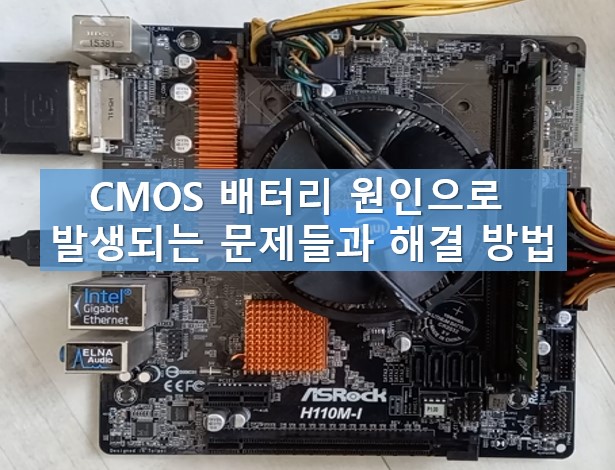

CMOS 배터리 원인으로 발생되는 문제들과 해결 방법

이번 블로그 내용은 CMOS Battery의 전압이 낮거나 정상적인 역할을 하지 못할 때의 현상과 처리 방법과

관련된 것입니다.

데스크탑 PC나 노트북에 CMOS 배터리라는 부품이 있습니다.
CMOS 배터리가 정상적인 동작을 하지 않는다면 초기 화면에 다음과 같은 증상이 나타납니다.

CMOS Battery Low
CMOS battery failed
State Battery CMOS Low
CMOS Battery Has Failed
System battery is dead
CMOS Battery State Low

컴퓨터 부팅이 안된다.

CMOS 배터리의 역할은 컴퓨터에 전원이 공급되지 않을 때 읽기전용메모리 즉 ROM IC에 저장되어 있는 데이터가

지워지지 않도록 합니다.
다시말하면 CMOS 배터리가 정격전압인 3V를 공급하지 못하거나 낮은 전압값일 때 ROM IC가 가지고 있는 모든

데이터가 사라지게 됩니다.

즉, 컴퓨터가 꺼져 있을 때도 전원을 공급하고 CMOS 배터리가 모든 설정을 저장할 수 있도록 합니다.
CMOS 배터리는 최대 5년 동안 사용할 수 있으며 컴퓨터를 많이 사용할수록 배터리가 더 오래 지속됩니다.

CMOS 배터리에 문제가 있어 컴퓨터 부팅이 안되고 있습니다.
노란색 동그라미 안에 있는 부품이 CMOS 배터리입니다.

CMOS 배터리를 제거합니다.

드라이버를 이용해 CMOS 배터리를 고정하고 있는 Hook를 눌러 배터리를 제거합니다.

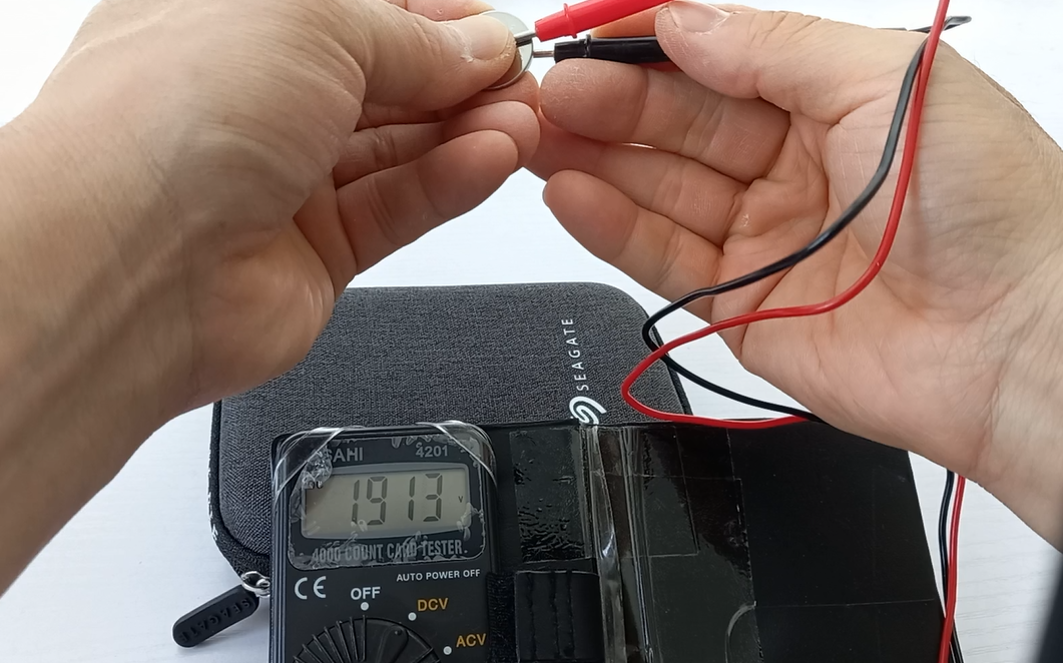

부팅이 되지 않는 메인보드에서 제거한 CMOS 배터리의 전압을 측정합니다.

멀티미터로 측정하니 1.9V가 나옵니다. 정격전압 3V 대비 굉장히 낮은 전압입니다.

다음은 새로운 배터리의 전압을 측정해 보겠습니다.

3.3V로 측정됩니다.

새 배터리를 메인보드에 장착한 후 전원을 켜보겠습니다.

모니터 화면과 같이 정상적으로 컴퓨터가 동작하고 있습니다.

F2키를 눌러 바이오스 메뉴로 진입하여 기본적인 하드웨어가 인식되는 것을 확인할 수 있습니다.

컴퓨터 및 노트북에서 별로 중요하지 않을 것 같은 부품이지만 나름 중요한 기능을 담당하고 있으니 사용한지 3~5년 정도 되었다면 CMOS 배터리의 성능을 의심해 봐야 하며 본 블로그 도입부에 언급한 오류 문구가 화면에 계속 나타난다면

교체할 것을 권장합니다.

이상으로 CMOS 배터리 원인으로 발생되는 문제들과 해결 방법의 글이었습니다.

▲ CR2032 배터리와 드라이브 ▲

2. 컴퓨터의 전원을 끈 후 뚜껑을 열고 CR-2032 배터리의 위치를 찾은 후 드라이버의 끝을 이용해

   배터리 케이스의 고정 막대를 살짝 바깥쪽으로 밀어 준다.

   반드시 컴퓨터 전원을 Off한 후 작업을 해야 한다. 만약 전원이 켜진 상태로 메인보드에

   금속성 도구로 작업시 부품간 단락 (Short) 현상이 발생할 수 있으므로 주의해야 한다.

▲ 수명이 다 된 배터리 제거 작업 1▲

3. 배터리 케이스의 고정 막대를 끝까지 밀면 배터리 한쪽이 밀려 올라온다.

   이 상태에서 배터리 양 끝을 잡고 케이스를 들어낸다. 배터리 한쪽이 자동으로 들리지 않을 경우 배터리 케이스에서

   분리하기 어려우므로 배터리 가운데를 눌러 배터리 케이스에 고정한 후 다시 배터리 케이스의 고정 막대를 밀어

   배터리가 케이스에서 자동으로 분리되도록 한다.

   너무 세게 밀면 배터리 고정 Hook의 파손이 유발되므로 조심해서 작업해야 한다.

▲ 수명이 다 된 배터리 제거 작업 2 ▲

4.배터리 양 끝을 잡고 케이스에서 분리한다.

  컴퓨터 메인보드에 많은 전자부품이 장착되어 있어 배터리 분리시 정전기 발생에 의한 부품 파손을 방지해야 한다.

  즉, 정전기 방지 장갑등을 착용해야 한다.

▲ 수명이 다 된 배터리를 제거하는 상태 ▲

5.배터리 케이스에서 배터리가 완전히 분리된 상태에서 다음 작업을 수행한다.

▲ 수명이 다 된 배터리가 제거된 상태 ▲

6.새 배터리를 집어 배터리 케이스로 옮긴다. 배터리를 집을 때는 그림과 같이 배터리의 양쪽 모서를

  잡도록 하며 배터리의 +, - 극인 배터리 앞/뒷면을 잡지 않도록 한다.

  배터리 앞/뒷면을 잡을 경우 방전의 우려가 있으므로 주의하도록 한다.

▲ 교체 배터리를 집어 배터리 케이스에 장착전 상태 ▲

7.새 배터리를 배터리 케이스에 올려 놓는다. 이때, 그림과 같이 배터리 케이스 고정 막대의 반대편을 아래로

  밀어넣은 상태로 준비한다.

  반드시 배터리 +극 (윗면)이 위로 향하도록 하여 삽입해야 한다.

▲ 배터리 케이스에 배터리가 놓여져 있는 상태 ▲

8.배터리 가운데를 케이스에서 딸깍 소리가 날때까지 밀어 고정한다.

  배터리의 안착에 문제가 있으면 CMOS 전원의 역할을 할 수 없으므로 정확하게 삽입하도록 한다.

▲ 배터리를 누르는 상태 ▲

9.배터리 교체 작업이 완료되었다. 이제 BIOS 메뉴로 들어가 설정을 마친 후 저장을 하면 컴퓨터의 전원을 꺼도

  저장한 내용이 지워지지 않게 된다.

▲ CMOS 백업 배터리가 삽입된 상태 ▲

노트북 배터리를 오래 사용해보자

노트북 배터리에는 세 가지 종류가 있다. 이전 노트북에는 니켈 카드뮴(Ni-Cd), 니켈 수소(Ni-Mh) 배터리가 장착되어 완전히 방전하지 않고 중간에 충전을 하면 배터리 용량이 줄었다.
최근 대부분의 노트북은 단위 셀당 전압이 높고 용량이 크며, 사용할수록 용량이 줄어드는 메모리 효과가 없는 것이 장점인 리튬이온(Li-Ion) 배터리를 사용한다.

▲ 노트북 배터리 뒷면에 붙은 라벨이나 배터리에 기록된 배터리 종류와 용량을 확인한다.

물론 리튬이온 배터리 또한 시간이 지나면 용량이 점점 줄어들고 처음 상태로 복구되지 않는다.

배터리를 분리해서 사용하지 않기

배터리는 100% 충전 후 전원 어댑터에 연결하기

노트북 배터리가 완전히 충전되지 않은 상태에서 전원 어댑터를 연결하여 노트북을 사용하는 습관도 배터리 수명 연장에 도움이 되지 않는다.
전원 어댑터를 연결하더라도 배터리가 완전히 충전되지 않은 상태면 노트북은 전원 어댑터뿐만 아니라 배터리에서도 전원 공급을 받기 때문이다.
완전히 충전된 상태에서는 배터리에서 공급받는 전력이 크지 않으므로 잠시 사용을 중지하고 배터리가 완전히 충전된 이후에 사용하는 것이 노트북 배터리 수명을 연장시키는 지름길이다.

노트북을 장기간 보관할 때에는 배터리 분리하기

2주 이상 전원을 켜지 않거나 AC 전원을 연결하지 않는 경우 배터리를 분리한다.
2주 이상 지속적으로 AC 전원을 연결해서 사용하는 경우에도 마찬가지로 배터리를 분리한다.
과도한 방전과 충전은 리튬이온 배터리 수명에 치명적이므로 노트북에는 보호회로가 내장되어있다.
10% 이하로 방전된 상태에서 장기간 보관할 경우 자연 방전과 내부 보호 회로가 소모하는 전류로 인해 과방전되어 더 이상 사용할 수 없기도 한다. 그러므로 장기간 보관할 때는 80% 정도 충전하여 보관하는 것이 좋다.

한정된 배터리 수명

배터리 수명은 어떻게 관리하는냐에 따라 다르지만 노트북 배터리도 소모품에 해당하는 만큼 수명을 다한 배터리는 충전 용량이 줄어 빨리 충전되고 빨리 방전되므로 교체해야 한다.
수명을 다한 배너리의 경우 배터리 케이스 속의 배터리(셀)만 새 것으로 교체해 사용하는 리필도 가능하다. 저렴한 가격으로 배터리를 다시 사용할 수 있지만 교체 시 흔적이 남을 수 있고 교체에 실패해 배터리 자체를 사용하지 못할 수도 있는 위험성이 크다.
